アラミドシートとは
高強度で軽量なアラミド繊維を、一方向あるいは二方向に織ったシートです。

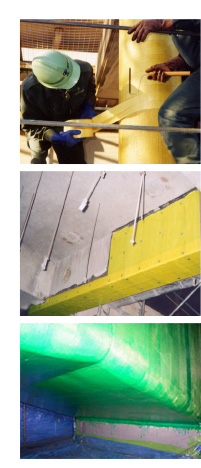

樹脂を含浸させながら、コンクリートの表面にシートを貼り付けることにより、コンクリート構造物を補強・補修することができます。
FiBRA（フィブラ）はファイベックス株式会社の登録商標です。
アラミドシートの種類
■一方向シート …アラミド繊維を一方向に織ったシート
一般に建物の柱や橋梁・高架の脚柱および各種構造物の床版・梁、煙突などの補修・補強に用いられます。
■ニ方向シート …アラミド繊維を二方向に織ったシート
コンクリート構造物の補修・補強に適用されます。
道路橋や倉庫などの床版補強やトンネルの補強、水槽の補強などに最適です。
アラミドシートの特徴
高強度です
引張強度（2,060N/mm²）は、鋼材（SS400）の約5倍と高強度です。軽量です
重量は鋼材の約5分の1と軽量なため、補強による自重増加がほとんどないことに加え、搬入・設置は人力のみで行えクレーンも不要です。
高耐久です
錆びず、耐水性、耐熱性にも優れています。
しなやかです
衣料用繊維と同等のしなやかさであり、テーパーやハンチのついている部材に対しても容易に適応できることに加えて、コーナー部に大きな面取りは不要です。
非導電・非磁性です
電気を通さず、磁化しないので、跨線橋、駅舎、鉄道トンネルなどの補強に最適です。
衝撃によく耐えます
衝撃に強いので、防災分野に最適です。
樹脂がよく含浸します
樹脂が確実に含浸できるので、FRPとしての信頼性が向上します。
アラミドシートの用途
- 橋脚・高架柱・建物の柱などの耐震補強
- 荷重増加に伴う床版・梁・カルバートなどの補強
- 衝撃荷重を受けるシェッドの柱・梁などの補強
- コンクリート劣化対策としての橋梁上下部工・トンネル覆工・建物の外壁・桟橋などの補修・補強
- 鋼構造・木構造の補修・補強
仕様
一方向シート
| 品番 | 目付 g/m² |
保証耐力 kN/m |
設計厚 mm |
引張強度 N/mm² |
ヤング係数 N/mm² |
|---|---|---|---|---|---|
| AK40 | 280 | 392 | 0.193 | 2,060 | 118,000 |
| AK60 | 415 | 588 | 0.286 | ||
| AK90 | 623 | 882 | 0.430 | ||
| AK120 | 830 | 1,176 | 0.572 |
幅：10cm, 30cm, 50cm 出荷単位：1ロール50m
注）AK60の標準幅は10cm, 50cmです
ニ方向シート
| 品番 | 目付 g/m² |
保証耐力 kN/m |
設計厚 mm |
引張強度 N/mm² |
ヤング係数 N/mm² |
|---|---|---|---|---|---|
| AK10/10 | 180 | 98/98 | 0.048 | 2,060 | 118,000 |
| AK20/20 | 325 | 196/196 | 0.096 | ||
| AK40/40 | 650 | 392/392 | 0.193 | ||
| AK50/50 | 870 | 490/490 | 0.240 |
幅：1m 出荷単位：AK10/10, AK20/20: 1ロール50m AK40/40, AK50/50: 1ロール25m
